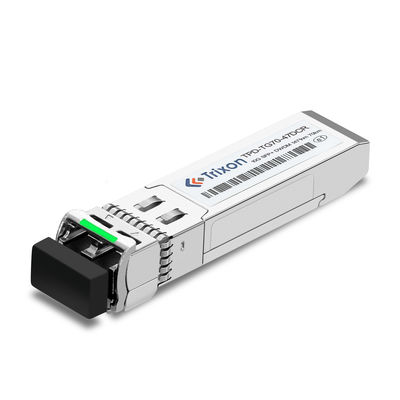

টিপিডি-টিজি৭০-এক্সএক্সডিসিআর ১০জি এসএফপি+ ডাব্লুডাব্লুডিএম ৭০ কিমি সব সি-ব্যান্ড তরঙ্গদৈর্ঘ্যের জন্য এসএমএফ ফাইবার,০°সি ~+৭০°সি
আমাদের 10 জি এসএফপি + ডাব্লুডাব্লুডিএম ট্রান্সসিভার মডিউলটি একটি ছোট ফর্ম ফ্যাক্টর প্লাগযোগ্য প্লাস ট্রান্সসিভার মডিউল যা 25 ডিবি লিঙ্ক বাজেট এবং 70 কিলোমিটার পর্যন্ত দূরত্ব সরবরাহ করে।এটি 100GHz DWDM ITU গ্রিডের সমস্ত সি-ব্যান্ড তরঙ্গদৈর্ঘ্যে উপলব্ধ, এবং ডিডিএম/ডিওএম বৈশিষ্ট্য সহ।
10 জি এসএফপি + ডাব্লুডাব্লুডিএম ট্রান্সসিভার মডিউলটি মাল্টি-সোর্স চুক্তি (এমএসএ) মেনে চলার জন্য ডিজাইন করা হয়েছে। এটি হট-প্লাগযোগ্য এবং একক অপটিক্যাল ফাইবারের মাধ্যমে ফুল-ডুপ্লেক্স যোগাযোগকে সমর্থন করে।এই ট্রান্সিভার মডিউল ব্যাপকভাবে ডেটা সেন্টার অ্যাপ্লিকেশন জন্য ব্যবহৃত হয়, মেট্রো নেটওয়ার্ক, এবং অ্যাক্সেস স্তর নেটওয়ার্ক।
| পণ্যের নাম | 10G SFP+ DWDM ট্রান্সসিভার মডিউল |
|---|---|
| অপটিক্যাল ইন্টারফেস | ডুপ্লেক্স এলসি সংযোগকারী ইন্টারফেস |
| তরঙ্গদৈর্ঘ্য | 100GHz DWDM ITU গ্রিডে সমস্ত সি-ব্যান্ড তরঙ্গদৈর্ঘ্যে উপলব্ধ |
| দূরত্ব | ৭০ কিলোমিটার পর্যন্ত |
| DDM/DOM | হ্যাঁ। |
| ডেটা রেট | 10.3 গিগাবাইট/সেকেন্ড |
| তাপমাত্রা পরিসীমা | 0°C ~+70°C |
| লিঙ্ক বাজেট | ২৫ ডিবি |
| লেজার | শীতল 1550nm DWDM EML লেজার |
| ফাইবারের ধরন | এসএমএফ |
| (XX)মূল্য | চ্যানেল |
ঘনত্ব (THz) |
তরঙ্গদৈর্ঘ্য (এনএম) |
(XX)মূল্য | চ্যানেল |
ঘনত্ব (THz) |
তরঙ্গদৈর্ঘ্য (এনএম) |
| A0 | সি১৩ | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| A1 | সি১৪ | 191.4 | 1566.31 | সি৬ | C39 | 193.9 | 1546.12 |
| A2 | সি১৫ | 191.5 | 1565.50 | সি৭ | সি৪০ | 194.0 | 1545.32 |
| A3 | সি১৬ | 191.6 | 1564.70 | সি৮ | C41 | 194.1 | 1544.53 |
| A4 | সি১৭ | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| A5 | সি১৮ | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| A6 | C19 | 191.9 | 1562.23 | ডি১ | সি৪৪ | 194.4 | 1542.14 |
| A7 | সি২০ | 192.0 | 1561.42 | ডি২ | C45 | 194.5 | 1541.35 |
| A8 | C21 | 192.1 | 1560.61 | ডি৩ | C46 | 194.6 | 1540.56 |
| A9 | সি২২ | 192.2 | 1559.79 | ডি৪ | C47 | 194.7 | 1539.77 |
| B0 | সি২৩ | 192.3 | 1558.98 | ডি৫ | C48 | 194.8 | 1538.98 |
| বি১ | C24 | 192.4 | 1558.17 | ডি৬ | C49 | 194.9 | 1538.19 |
| বি২ | সি২৫ | 192.5 | 1557.36 | ডি৭ | C50 | 195.0 | 1537.40 |
| বি৩ | C26 | 192.6 | 1556.55 | ডি৮ | C51 | 195.1 | 1536.61 |
| বি৪ | C27 | 192.7 | 1555.75 | ডি৯ | C52 | 195.2 | 1535.82 |
| বি৫ | সি২৮ | 192.8 | 1554.94 | E0 | C53 | 195.3 | 1535.04 |
| বি৬ | C29 | 192.9 | 1554.13 | E1 | C54 | 195.4 | 1534.25 |
| বি৭ | সি৩০ | 193.0 | 1553.33 | E2 | C55 | 195.5 | 1533.47 |
| বি৮ | C31 | 193.1 | 1552.52 | E3 | C56 | 195.6 | 1532.68 |
| বি৯ | C32 | 193.2 | 1551.72 | E4 | C57 | 195.7 | 1531.90 |
| C0 | সি৩৩ | 193.3 | 1550.92 | E5 | C58 | 195.8 | 1531.12 |
| সি১ | C34 | 193.4 | 1550.12 | E6 | C59 | 195.9 | 1530.33 |
| সি২ | C35 | 193.5 | 1549.32 | E7 | সি৬০ | 196.0 | 1529.55 |
| C3 | সি৩৬ | 193.6 | 1548.51 | E8 | C61 | 196.1 | 1528.77 |
| সি৪ | C37 | 193.7 | 1547.72 | E9 | C62 | 196.2 | 1527.99 |
(10.৩ জিবিপিএস,25ডিবি বিদ্যুৎ বাজেট)
| প্যারামিটার | প্রতীক | মিনিট | টাইপ। | ম্যাক্স | ইউনিট | নোট | |
| ট্রান্সমিটার | |||||||
| কেন্দ্রীয় তরঙ্গদৈর্ঘ্য | λc | 1527.99 | XX | 1567.13 | এনএম | XX:নোট ১ | |
| এফসি | 191.3 | 196.2 | THz | ||||
| গড় আউটপুট শক্তি | পিআউট | 1 | 5 | ডিবিএম | |||
| বিলুপ্তি অনুপাত | জরুরী অবস্থা | 8.2 | ডিবি | ||||
| সাইড মোড দমন অনুপাত | এসএমএসআর | 30 | ডিবি | ||||
| অফ ট্রান্সমিটারের গড় শক্তি | পিবন্ধ | -৩০ | ডিবিএম | ||||
| বিদ্যুৎ খরচ | 1.8 | ডব্লিউ | |||||
| আউটপুট অপটিকাল আই | আইইইই ৮০২.৩এএ এর সাথে সামঞ্জস্যপূর্ণ | ||||||
| রিসিভার | |||||||
| সংবেদনশীলতা*এনওটি4 | পিএপিডি | -২৪ | ডিবিএম | ফাইবার ছাড়া | |||
| সংবেদনশীলতা*এনওটি5 | পিএপিডি | -২২ | ডিবিএম | ফাইবার দিয়ে | |||
| রিসিভার ওভারলোড | অতিরিক্ত লোড | -৭ | ডিবিএম | ||||
| লস অ্যাসেট | LOSA | - ৩৫ | ডিবিএম | ||||
| লস ডি-অ্যাসার্ট | লস | -২৫ | ডিবিএম | ||||
| এলওএস হিস্টেরেসিস | 0.5 | 4 | ডিবি | ||||
| রিসিভার প্রতিফলন | -২৭ | ডিবি | |||||
দ্রষ্টব্য 4: 1E-12@pattern এর চেয়ে কম BER এ পরিমাপ করা সর্বনিম্ন গড় অপটিক্যাল পাওয়ার হল PRBS231-1@ER=9dB
দ্রষ্টব্য 5: 70km ফাইবার (SMF-28) ব্যবহার করে লুপব্যাক@6.125Gbps~10.3125Gbps
দ্রষ্টব্য৬ঃ এপিডি রিসিভার, PRBS ২^৩১-১, BER ১০^-১২
দ্যট্রিক্সন টিপিডি-টিজি৭০-এক্সএক্সডিসিআর ১০জি এসএফপি+ ডাব্লুডব্লিউডিএম ট্রান্সিভার মডিউলএটি 10GbE পোর্টগুলিকে দূরত্বের উপর সংযোগ করার জন্য একটি সুবিধাজনক এবং খরচ কার্যকর সমাধান প্রদান করে৭০ কিলোমিটার পর্যন্তএইছোট ফর্ম ফ্যাক্টর প্লাস ট্রান্সিভার মডিউলসমর্থন করেডেটা রেট ১০.৩ গিগাবাইট/সেকেন্ডএবং একটি দিয়ে সজ্জিত করা হয়শীতল 1550nm DWDM EML লেজারএটি ডিজিটাল ডায়াগনস্টিক মনিটরিং (ডিডিএম/ডিওএম) সমর্থন করে যা সঠিক এবং নির্ভরযোগ্য 10GbE নেটওয়ার্ক অপারেশন নিশ্চিত করতে সহায়তা করে।এই পণ্য যেমন ডেটা সেন্টার হিসাবে অ্যাপ্লিকেশন জন্য আদর্শ, টেলিযোগাযোগ, এবং এন্টারপ্রাইজ নেটওয়ার্ক।
তরঙ্গদৈর্ঘ্য নির্বাচনঃ DWDM প্রযুক্তি C-ব্যান্ড স্পেকট্রামের মধ্যে একাধিক তরঙ্গদৈর্ঘ্য (সাধারণত 1525nm থেকে 1565nm) অপটিক্যাল যোগাযোগের জন্য ব্যবহার করার অনুমতি দেয়।যদি আপনার সি-ব্যান্ডের মধ্যে নির্দিষ্ট তরঙ্গদৈর্ঘ্যের প্রয়োজনীয়তা থাকে, আপনি নির্মাতার সাথে আপনার তরঙ্গদৈর্ঘ্যের নির্বাচন নিয়ে আলোচনা করতে পারেন। তারা আপনার পছন্দসই তরঙ্গদৈর্ঘ্যের সাথে মেলে এমন কাস্টমাইজেশন বিকল্পগুলি সরবরাহ করতে পারে।
দূরত্বঃ স্ট্যান্ডার্ড TPD-TG70-XXDCR মডিউলের দূরত্ব 70km এর ক্ষমতা রয়েছে। যদি আপনার দীর্ঘ বা সংক্ষিপ্ত সংক্রমণ দূরত্বের প্রয়োজন হয়,আপনি কাস্টমাইজড বিকল্পগুলির প্রাপ্যতা অন্বেষণ করতে প্রস্তুতকারকের সাথে আপনার প্রয়োজনীয়তা নিয়ে আলোচনা করতে পারেন.
তাপমাত্রা পরিসীমাঃ যদি 0°C থেকে +70°C পর্যন্ত মানক তাপমাত্রা পরিসীমা আপনার অপারেটিং পরিবেশে মেলে না,আপনি আপনার নির্দিষ্ট অবস্থার আরও ভাল মান অনুযায়ী তাপমাত্রা পরিসীমা কাস্টমাইজ করার সম্ভাবনা সম্পর্কে জিজ্ঞাসা করতে পারেন.
সংযোগকারী প্রকারঃ মডিউলটি একটি নির্দিষ্ট সংযোগকারী প্রকারের সাথে আসতে পারে (উদাহরণস্বরূপ, এলসি, এসসি) । আপনার বিদ্যমান অবকাঠামোর সাথে মেলে অন্য সংযোগকারী প্রকারের প্রয়োজন হলে,আপনি প্রস্তুতকারকের সাথে কাস্টমাইজেশনের সম্ভাবনা নিয়ে আলোচনা করতে পারেন.
পাওয়ার বাজেটঃ আপনার নেটওয়ার্কের জন্য আপনার যদি নির্দিষ্ট পাওয়ার বাজেটের প্রয়োজনীয়তা থাকে তবে আপনি নির্মাতার সাথে আলোচনা করতে পারেন যে মডিউলটি সেই প্রয়োজনীয়তা পূরণের জন্য কাস্টমাইজ করা যায় কিনা তা নির্ধারণ করতে।
সামঞ্জস্যতাঃ আপনার বিদ্যমান সরঞ্জাম বা নেটওয়ার্ক সেটআপের সাথে সামঞ্জস্যতার সমস্যা থাকলে,আপনি নির্মাতার সাথে আলোচনা করতে পারেন যে কাস্টমাইজড মডিউল আপনার নির্দিষ্ট পরিবেশের সাথে সামঞ্জস্যপূর্ণ হবে তা নিশ্চিত করতে.
আমরা এসএফপি + ট্রান্সসিভার মডিউলের জন্য প্রযুক্তিগত সহায়তা এবং পরিষেবা সরবরাহ করি। আমাদের পরিষেবার মধ্যে রয়েছেঃ
আমরা সর্বোচ্চ মানের সেবা নিশ্চিত করি। আমাদের অভিজ্ঞ টেকনিশিয়ানদের দল আপনার যে কোন সমস্যায় সাহায্য করার জন্য উপলব্ধ।
আপনার কোন প্রশ্ন বা উদ্বেগ থাকলে, দয়া করে আমাদের সাথে যোগাযোগ করতে দ্বিধা করবেন না।
এসএফপি + ট্রান্সসিভার মডিউলটি ট্রানজিট চলাকালীন ক্ষতি রোধ করতে cushioning উপকরণ সহ একটি বাক্সে প্যাকেজ করা হবে। আর্দ্রতা এবং ময়লা দূষণ এড়াতে বাক্সটি সুরক্ষিতভাবে সিল করা হবে।বিমানের মাধ্যমে জাহাজে পাঠানো হবে।, যা পরিবহনের দ্রুততম পদ্ধতি।
রেফারেন্স ডেটা শীট ফাইল কোডঃ DS090042
